Čo chýba každému videu o progresívnom razení o Strip Flow

Čo vás video o progresívnom razení v skutočnosti naučí

Hľadajte akékoľvek video o progresívnom lisovaní a nájdete uspokojujúcu vizuálnu slučku: kovovú cievku odvíjajúcu sa do lisu, posúvanie pásu stanicu po stanici a hotové diely padajúce na konci do koša. Vyzerá to jednoducho. Za menej ako dve minúty získate pohľad na celý výrobný cyklus-z vtáčej perspektívy. Táto vizuálna čistota je presne dôvodom, prečo produkční inžinieri hodnotiaprogresívny proces razenia, obstarávacie tímy porovnávajúce metódy tvarovania a študenti, ktorí si budujú základné znalosti, sa najskôr obrátia na video.

Tu je však problém. To, čo vidíte a čo potrebujete vedieť, aby ste skutočne navrhli, špecifikovali alebo odstraňovali problémy s progresívnou kockou, sú dve veľmi odlišné veci. Tento článok slúži ako písomný sprievodca, ktorý vypĺňa tieto medzery presnou terminológiou, procesnými parametrami a návrhovými obmedzeniami, ktoré nemôže poskytnúť žiadna časová os videa.

Čo ukazujú videá o progresívnom razení

Typická animácia procesu progresívneho razenia razidiel vás prevedie jasnou sekvenciou: zvitok sa vloží do rovnačky, pás sa posunie cez viacero staníc vo vnútri raznice a pri každom stlačení sa vykoná iná operácia-prepichovanie, ohýbanie, tvarovanie-, až kým sa hotový diel neoddelí na konečnom odrezaní. Animácie od výrobcov, ako je American Industrial, ilustrujú podávanie materiálu, postupné operácie a výstup hotového produktu spôsobom, ktorý robí tento koncept okamžite dostupným.

Odídete a pochopíte všeobecný pohyb. Vidíš načasovanie. Chápete, ako sa z plochého prúžku stáva trojrozmerná- časť. Už len to je cenné.

Prečo je písaný technický kontext dôležitý

Čo tieto videá zriedka riešia, je inžinierska logika pod nimi. Prečo sa vodiace otvory dierujú ako prvé? Ako ovplyvní vôľa-k-dierovaniu kvalitu hrán? Aké vlastnosti materiálu určujú, či ohyb praskne alebo sa vytvorí čisto? Toto sú rozhodnutia, ktoré oddeľujú fungujúcu kocku od drahého ťažítka.

Sledovanie videa s progresívnym razením vám ukáže, čo sa stane. Pochopenie toku odstraňovania, poradia staníc a obmedzení nástrojov vám povie, prečo sa to stáva-a čo robiť, keď sa to nedeje.

Sekcie pred nami rozdeľujú jednotlivé vrstvy: mechanika pásov, operácie tvárnenia, návrhový softvér, nákladové faktory a kontrola kvality. Berte to ako všetko, čo vás tlačidlo pauzy nemôže naučiť.

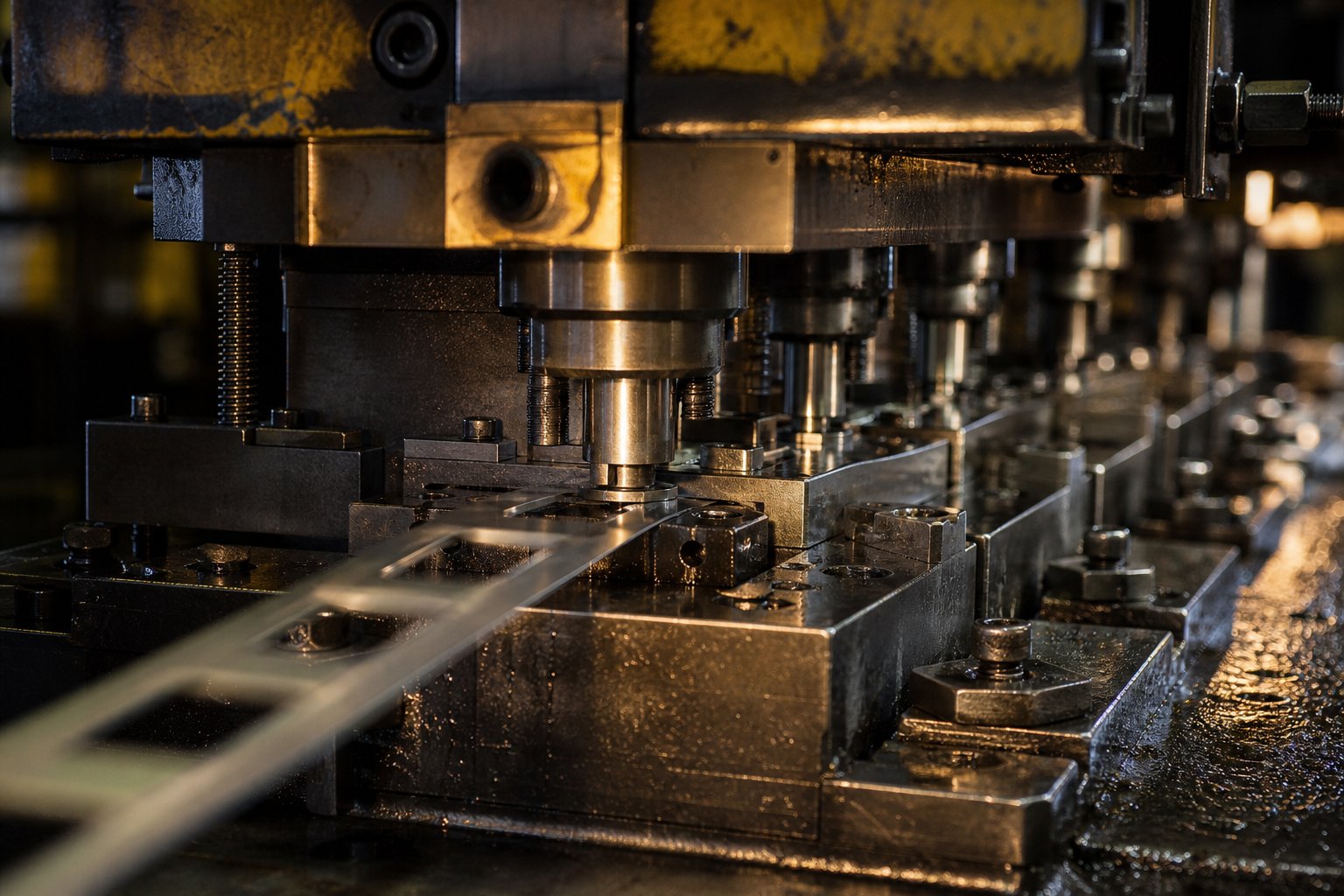

Ako postupovanie pásu posúva kov cez každú stanicu

Predstavte si, že sledujete video s progresívnym razením v spomalenom zábere. Vidíte pás o palec dopredu, zastavíte sa, dostanete úder a potom znova postúpite. Tento rytmický pulz je srdcom progresívneho lisovania, ale video nikdy nevysvetľuje, čo ho ovláda. Postup prúžku je presne choreografický prechod medzi mechanickým podávaním, registráciou pilota a zadržaním nosiča. Každý prvok závisí od ostatných. Miss jedna a celá sekvencia sa vymkne z tolerancie.

Tu je návod, ako táto choreografia skutočne funguje, stanicu po stanici.

Mechanika posuvu cievky a posuvu pásu

Každýprogresívna raziaca matricazačína cievkou. Kov sedí na odvíjačke, odvíja sa cez usmerňovač, aby sa odstránila sada cievok (prirodzené zakrivenie pri navíjaní) a vstupuje do servo-poháňaného kotúčového podávača. Podávač posúva pás o pevnú vzdialenosť pri každom zdvihu lisu. Táto vzdialenosť sa nazýva dĺžka posuvu alebo výška postupu a rovná sa stredovej-do{5}}stredovej vzdialenosti medzi stanicami v matrici.

Znie to jednoducho? Požadovaná presnosť je tu extrémna. Podávač musí dodávať materiál s presnosťou na tisíciny palca od cieľovej polohy, zdvih za zdvihom, rýchlosťou, ktorá môže presiahnuť niekoľko stoviek zdvihov za minútu. Posuvy servozosilňovačov to dosahujú synchronizáciou ich indexovacieho pohybu s cyklom barana lisu prostredníctvom spätnej väzby kódovača. Pás sa posúva iba počas časti zdvihu, keď je piest otvorený a nástroje sú odpojené. Akonáhle baran klesne, pás musí byť nehybný a umiestnený.

Tlak podávacieho-valca zohráva kľúčovú úlohu. Príliš veľa otlakov alebo mašličiek na tenkom materiáli. Príliš málo umožňuje skĺznutie, ktoré bráni progresii. Dokonca aj zmeny viskozity maziva môžu dostatočne zmeniť trenieovplyvniť umiestnenie prúžkuv dôsledku kĺzania medzi valcami a povrchom materiálu.

Pilotné kolíky a registrácia dielov

Podávač dostane prúžok blízko jeho cieľovej polohy. Pilotné kolíky to uvádzajú presne. Tento dvoj{2}}stupňový polohovací systém je to, čo robí programovaciu matricu schopnou udržať úzke tolerancie na mnohých staniciach.

Na prvej stanici lisovnica vyrazí vodiace otvory do pásu, zvyčajne malé okrúhle otvory umiestnené v oblasti odpadu alebo nosiča. Na každej nasledujúcej stanici skosené vodiace kolíky zostupujú do týchto otvorov a posúvajú pás do skutočnej polohy predtým, ako dôjde k akémukoľvek dierovaniu alebo tvarovaniu. Špička pilota vstupuje najprv, aby približne viedla pás, a potom sa celý lokalizačný priemer usadí do otvoru na konečné zarovnanie.

Vodiaca vôľa je typicky 0,0005 až 0,001 palca vzhľadom na vodiaci otvor, v závislosti od typu materiálu a hrúbky. Toto pevné uchytenie je to, čo dáva javiskovým nástrojom opakovateľnosť. Bez nej by tolerančný zásobník-naprieč šiestimi, desiatimi alebo dvadsiatimi stanicami znemožnil presné súčiastky.

Na načasovaní záleží rovnako ako na vhodnosti. Podávacie valce musia uvoľniť pás skôr, ako vodiaci priemer vstúpi do vodiacich otvorov. Ak kotúče stále zvierajú materiál, kým sa piloti snažia nájsť, podávač bojuje s pilotmi, čo spôsobuje jednostranné opotrebenie, predĺženie otvorov a nepredvídateľný posun pásu. Toto časové okno-uvoľňovania môže byť veľmi úzke, najmä v matriciach so zdvíhačmi pažby, ktoré zdvíhajú pás medzi ťahmi.

Dizajn nosného pásu a uchytenie dielov

Ako pás postupuje cez formovacie stanice, geometria dielu sa mení. Objavia sa diery, príruby sa ohýbajú nahor, rysy nadobúdajú tvar. Napriek tomu sa časť nemôže uvoľniť až do úplne poslednej stanice. Čo všetko drží pohromade? Nosný pásik.

Nosiče sú úzke pásy materiálu, niekedy nazývané pásy alebo spojky, ktoré spájajú vyvíjaciu časť so zvyškom pásika. Prepravujú obrobok zo stanice na stanicu, pričom zachovávajú zarovnanie s vodiacimi otvormi. Šírka nosiča by mala byť vo všeobecnosti aspoň dvojnásobkom hrúbky materiálu, aby sa zabránilo vybočeniu alebo roztrhnutiu počas posuvu.

Existuje niekoľko konfigurácií nosičov v závislosti od geometrie dielu:

• Stredové nosičeprechádza stredom dielu, čo umožňuje tvarovanie na oboch stranách
• Externí dopravcoviapripevnite za profil dielu, čo umožňuje tvarovanie blízko stredu
• Jedno{0}}stranní operátoriumožňujú prístup na tri strany, ale môžu spôsobiť unášanie pásu
• Nosiče Lancesú vytvorené skôr pichaním ako orezávaním, čo znižuje odpad, ale môže vyžadovať holenie

Na konečnej stanici oddeľovač oddelí nosné výstupky a hotový diel sa uvoľní. Každé rozhodnutie o dizajne nosiča vyvažuje stabilitu pásu voči využitiu materiálu a prístupu k formovaniu.

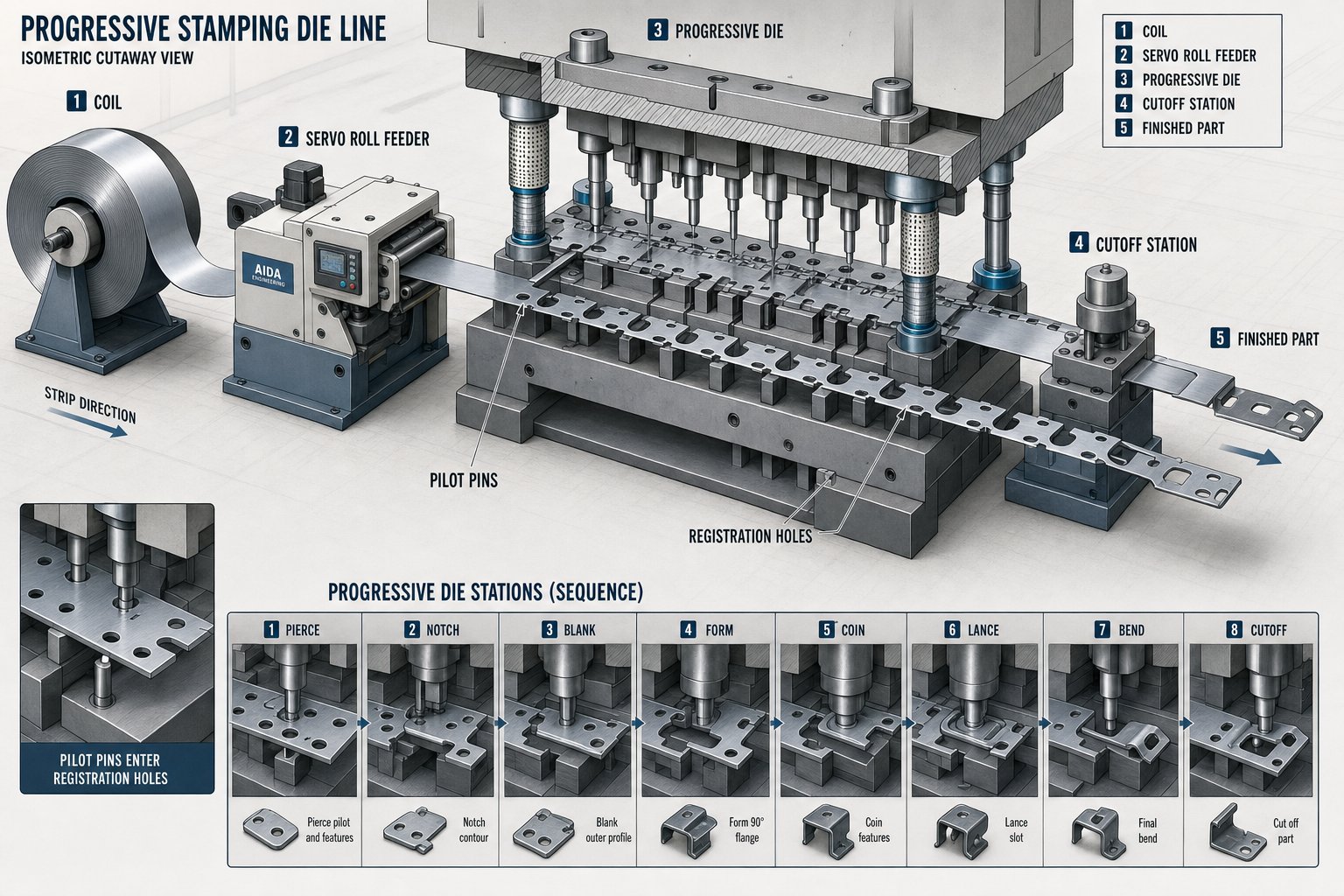

Kompletný sekvenčný tok

Keď poskladáte každý podsystém, celý proces progresívneho razenia prebieha v uzamknutej sekvencii. Pochopenie tohto poriadku je to, čo oddeľuje sledovanie videa od skutočného pochopenia toho, ako progresívna raznica vyrába diely:

1. Cievka sa odvíja z odvíjača
2. Pás prechádza cez usmerňovač, aby sa odstránila súprava cievok
3. Servo podávač posúva pás o jednu dĺžku
4. Pilotné kolíky lokalizujú prúžok v skutočnej polohe
5. Dierovanie, tvarovanie, ohýbanie a iné operácie prebiehajú na každej stanici
6. Nosič drží diel, keď pás postupuje do ďalšej stanice
7. Konečné odrezanie oddeľuje hotový diel od nosiča

Každý jeden ťah opakuje tento cyklus. Pri 200 zdvihoch za minútu, čo je 200 hotových dielov za minútu, pričom každý z nich sa spolieha na presnosť polohovania pod{3}}tisícinu udržiavanú súhrou podávania, pilotovania a konštrukcie nosiča.

Postup v páse nie je len pohyb materiálu cez matricu. Ide o časovaný mechanický systém, v ktorom sa polohy podávača, korigujú piloty a prepravujú nosiče, a to všetko v zlomku sekundy na zdvih.

Skutočná zložitosť sa objaví, keď sa za unášačom a vodiacimi otvormi priblížite ďalej na jednotlivé tvarovacie operácie. Každá stanica vykonáva odlišnú transformáciu a požiadavky na nástroje na dierovanie sa zásadne líšia od požiadaviek na ohýbanie alebo razenie.

Každá operácia tvárnenia vysvetlená v technických detailoch

Keď sledujete video s progresívnym razením v plnej rýchlosti, jednotlivé stanice sa spolu rozmazávajú. Jeden ťah, viacero premien. Pás vstupuje naplocho a vystupuje tvarovaný, ale každá stanica vykonáva zásadne odlišný typ práce na materiáli. Piercing odstraňuje kov. Formovacia stanica ho pretvára. Raziaca stanica ho stláča extrémnou silou. Geometria nástrojov, vôle a požiadavky na silu pre každú operáciu sa riadia úplne odlišnými pravidlami.

Tu je to, čo každá operácia skutočne vyžaduje od progresívneho lisovacieho nástroja a materiálu, ktorý ním prechádza.

Operácie prepichovania a zatemňovania

Tieto dve operácie vyzerajú v pohybe identicky. Razník prechádza materiálom do otvoru matrice. Rozdiel je v tom, ktorý kus si necháte. Pri piercingu je slimák (odstránený kus) šrot a pásik s novým otvorom pokračuje dopredu. Pri rezaní je slimák hotová časť a zostávajúci pás je šrot.

Tento rozdiel je dôležitý, pretože určuje, ktorý povrch dostane čistú strihanú hranu a ktorý dostane odtrhávacie otrepy. Pri progresívnom lisovaní kovov väčšina prvých staníc vykonáva dierovanie na vytvorenie vodiacich otvorov, otvorov štrbín a vnútorných prvkov pred začatím tvarovania.

Kvalita okrajov závisí takmer výlučne oddierovanie-a{1}}kosenie. Odporúčaná vzdialenosť je zvyčajne 8-10% hrúbky materiálu na stranu pre štandardné aplikácie. Pri správnej vôli sa línie lomu zo strany razidla a strany lisovnice čisto stretávajú, čím sa vytvorí rezná hrana s malou zónou prevrátenia, lešteným pásom a čistou zónou pretrhnutia. Príliš malá vôľa spôsobuje sekundárne strihanie a nadmerné opotrebovanie nástroja. Príliš veľká vôľa spôsobuje silné otrepy a členitý lomový povrch.

Tvrdšie materiály vyžadujú väčšie vôle. Mäkká oceľ funguje dobre okolo 10% na stranu, zatiaľ čo nehrdzavejúca oceľ môže potrebovať 12-15%. Mäkšie materiály ako meď alebo hliník môžu byť tesnejšie, niekedy až o 5-8%. Tieto vzťahy platia bez ohľadu na to, či prerážate 2 mm vodiaci otvor alebo zaslepujete zložitý profil konektora.

Jedno praktické obmedzenie pri lisovaní nástrojom a matricou: minimálny prierez dierovača{0} by mal byť rovnaký alebo väčší ako hrúbka materiálu. Razník užší ako pažba, do ktorej preniká, je náchylný na deformáciu a zlomenie pod príslušným tonážnym zaťažením.

Fázy ohýbania a tvarovania

Ohýbacie stanice transformujú plochú geometriu na trojrozmerné{0}}tvary. Na rozdiel od piercingu, kde sa materiál odstraňuje, ohýbanie ho prerozdeľuje. Vnútorný povrch sa stlačí, vonkajší sa natiahne a neutrálna os sa posunie dovnútra. To vytvára pruženie, elastickú tendenciu materiálu čiastočne sa vrátiť do pôvodného tvaru po stiahnutí tvarovacieho razidla.

Kompenzácia pruženia je jedným z najzložitejších aspektov lisovania kovov. Mäkká oceľ pruží späť o 1-3 stupne v typickom ohybe vzduchu. Nehrdzavejúca oceľ môže vyskočiť o 3-5 stupňov. Zliatiny hliníka sa pohybujú od 2 do 5 stupňov v závislosti od teploty. Konštruktéri progresívnych lisovníc kompenzujú nadmerným ohýbaním, navrhujú geometriu lisovníka a lisovnice tak, aby sa materiál vracal späť do cieľového uhla.

Minimálny polomer ohybu zodpovedá vzorcu R_min= kxt, kde k je špecifický -faktor materiálu a t je hrúbka materiálu. Pre mäkkú oceľ sa k rovná približne 1,0, čo znamená, že minimálny vnútorný polomer sa rovná hrúbke materiálu. Pre nehrdzavejúcu oceľ 304 sa k pohybuje od 1,5 do 2,0. Porušenie týchto minimálnych hodnôt spôsobuje praskanie na vonkajšom povrchu ohybu, najmä pri ohýbaní paralelne so smerom zrna.

Formovacie stanice v progresívnych nástrojoch zvládajú aj zložitejšiu geometriu: odsadenia, kučery, žalúzie a viac{0}}uhlové ohyby. Každý pridáva stanice do matrice a vyžaduje starostlivé sekvenovanie, aby staršie formy nezasahovali do následných operácií. Všeobecné pravidlo: tvarujte od stredu smerom von, dokončite vnútorné prvky predtým, ako vonkajšie príruby uzatvoria prístup k nástroju.

Razenie a razenie pre presné prvky

Razenie a razenie aplikujú tlakovú silu na vytvorenie lokalizovaných prvkov, ale slúžia na rôzne účely. Razenie núti materiál tiecť a presne sa prispôsobovať dutine nástroja pod tlakom dostatočne vysokým na to, aby prekročil medzu klzu materiálu v celej kontaktnej ploche. Výsledkom je funkcia s mimoriadne prísnou kontrolou rozmerov, často v rozmedzí +/-0,001 palca.

Razenie premiestňuje materiál a vytvára vyvýšené alebo zapustené vzory, text alebo povrchové textúry bez orezania. Vyžaduje si to menšiu tonáž ako razenie mincí, pretože dochádza skôr k lokálnej deformácii než k plnému toku materiálu. Myslite na identifikačné znaky, logá alebo výstužné rebrá, ktoré vidíte na lisovaných komponentoch. Toto sú zvyčajne reliéfne prvky.

Obidve operácie vyžadujú pevné rámy nástrojov a lisov, pretože príslušné sily sú podstatne vyššie ako pri dierovaní alebo ohýbaní. Raziaca stanica môže vyžadovať tri až päťkrát viac tonáže na štvorcový palec ako jednoduchá operácia razenia v tej istej matrici. Táto koncentrácia sily robí výber materiálu zápustkových blokov a tonáž lisu kritickými konštrukčnými úvahami pre akýkoľvek progresívny raziaci nástroj, ktorý zahŕňa raziace stanice.

Lancing dopĺňa typy operácií. Kombinuje čiastočný rez s ohybom v jednom ťahu, čím sa vytvárajú štítky, žalúzie alebo dýzy-a{2}}formné prvky bez vytvorenia samostatného záberu. Lancing je obzvlášť užitočný v progresívnych matriciach na vytváranie ventilačných štrbín alebo upevňovacích úchytiek pri minimalizácii odpadu.

Porovnanie operácií v skratke

Každá z týchto operácií zaberá jednu alebo viac staníc v matrici. Rozhodnutia o postupnosti, ktorá operácia kam smeruje, priamo riadia počet totálnych staníc a celkovú zložitosť matrice. Tieto voľby sekvenovania sa už nevykonávajú ručne. Moderný dizajn lisovnice sa spolieha na softvér CAD/CAM na prevod geometrie dielu do optimalizovaných rozložení pásov, ktoré vyvažujú realizovateľnosť tvarovania s použitím materiálu a nákladmi na nástroje.

Die Design Software a most k výrobe

Video o progresívnom lisovaní vám ukáže hotový nástroj v akcii. To, čo nikdy neukazuje, sú mesiace digitálneho inžinierstva, ktoré sa odohrali predtým, ako niekto rezal oceľ. Rozloženie pásov, ktoré vidíte bezchybne fungovať na obrazovke, začalo ako 3D model dielu v CAD softvéri, prešlo simuláciou tvarovania a prežilo viacero iterácií návrhu, a to všetko predtým, ako bol opracovaný jeden dierny plech. Tento digitálny-do{5}}fyzický preklad je miestom, kde žije progresívny nástroj a strojové inžinierstvo, a je neviditeľný pre video.

Od modelu dielu po rozloženie pásu

Každý projekt progresívnej matrice začína tou istou otázkou: ako zoberiete geometriu hotového dielu a rozviniete ho späť do plochého pásu, ktorý možno vytvarovať stanicu po stanici? Platformy CAD ako Siemens NX, SOLIDWORKS a CATIA to riešia prostredníctvom špecializovaných modulov pre progresívny dizajn lisovníc, ktoré automatizujú veľkú časť logiky sekvenovania.

Inžinier importuje 3D model dielu a pracuje spätne. Softvér vypočítava tvar plochého polotovaru rozvinutím ohybov a zohľadnením odpočtu ohybov. Odtiaľ sa rozloženie pásu formuje niekoľkými rozhodnutiami:

• Orientácia hniezdenia- otáčanie alebo zrkadlenie častí na páse, aby sa maximalizovalo využitie materiálu a minimalizovala sa kostra odpadu
• Smer progresie- určenie, ktorý koniec dielu vedie cez matricu na základe požiadaviek na postupnosť tvarovania a prístupu nosiča
• Počet staníc- prideľovanie operácií na dostatočný počet staníc na udržanie jednotlivých krokov tvarovania v rámci materiálových limitov, pričom sa vyhnete zbytočnej dĺžke lisovnice
• Viac{0}}rozložení- spustenie dvoch alebo viacerých častí vedľa seba, keď objem oprávňuje širší pás a širšie lisovacie lôžko

Návrh rozloženia pásu je iteratívny. Komplexný prístup k návrhu lisovnice zvyčajne prechádza cez viaceré koncepcie usporiadania, kým sa rozhodne pre najefektívnejšie riešenie, pričom sa vyvažuje použitie materiálu oproti uskutočniteľnosti tvarovania a zložitosti nástrojov. Softvér urýchľuje tento proces automatickým generovaním geometrie razníka a rozostupov staníc zo schváleného rozloženia, ale logika sekvenovania stále vyžaduje skúsený technický úsudok.

Simulácia a overenie pred rezaním ocele

Tu dochádza k skutočným úsporám nákladov. Pred výrobou akéhokoľvek lisovacieho nástroja prebieha simulácia celého procesu tvárnenia. Softvér na analýzu konečných prvkov, ako je AutoForm, DYNAFORM alebo Simufact Forming, rozdelí pás na tisíce sieťových prvkov a vypočíta, ako sa každý z nich deformuje pod tlakom lisu na každej stanici.

Čo môže simulácia predpovedať?

• Vzory toku materiálu ukazujúce, kde môže dôjsť k stenčeniu alebo zvrásneniu
• Uhly odpruženia po každom ohybe, čo umožňuje, aby bola kompenzácia zabudovaná do geometrie razníka od začiatku
• Potenciálne štiepenie alebo praskanie v úzkych polomeroch alebo hlbokých{0}}kresliacich oblastiach
• Optimálny tvar polotovaru pre nakreslené prvky na minimalizáciu odpadu

Samotná predikcia odpruženia odôvodňuje investíciu do simulácie. Ako výskum vMetalForming Magazinedemonštruje, že pokročilé materiálové modely zahŕňajúce kinematické kalenie a variabilný modul uvoľnenia sú nevyhnutné pre presné predpovede spätného odpruženia, najmä pri vysokopevnostných oceliach, kde jednoduchý predpoklad konštantného{1}}modulu môže priniesť výsledky, ktoré sa výrazne líšia od reality v dielni.

Alternatíva k simulácii? Zostavte matricu, vložte ju do lisu, objavte problémy počas skúšania a potom znovu-obrobte kalenú nástrojovú oceľ. Tento cyklus prepracovania stojí týždne a desiatky tisíc dolárov. Ako poznamenávajú odborníci na overovanie dizajnu-, sloboda dizajnu je najvyššia na začiatku procesu, zatiaľ čo výrobné znalosti sú najnižšie. Simulácia premosťuje túto medzeru tým, že zviditeľňuje správanie procesu skôr, ako investície do nástrojov zablokujú rozhodnutia na mieste.

Ako rozhodnutia o dizajne ovplyvňujú výrobu a výrobu lisovníc

Každé digitálne rozhodnutie sa premietne priamo do fyzických progresívnych komponentov nástroja. Rozloženie pásu definuje dĺžku matrice a rozstup staníc. Operácie stanice určujú profily razníkov, tvary dutín zápustkových blokov a otvory stieracej dosky. Simulácie tvárnenia nastavujú uhly prehybu opracované do tvárniacich razníkov. Uhly vačiek, výber pružín a polohy zdviháka to všetko vychádza z overeného digitálneho modelu.

Predstavte si to takto: progresívna strojová matrica je fyzickým zrkadlom jej modelu CAD. Dierovacia doska drží každý strihací a tvarovací razník v polohách definovaných rozložením pásu. Blok matrice pod ním obsahuje zodpovedajúce dutiny s vypočítanými vôľami. Stieracia doska obklopuje každý razník, aby odizoloval materiál a pás sa zovrel naplocho počas operácií. Vodiace kolíky udržujú horné-k-dolné zarovnanie v mikrónoch.

CAM softvér potom generuje dráhy nástroja pre CNC frézovanie, drôtové EDM a brúsne operácie, ktoré režú každý komponent na konečné rozmery. Digitálny závit prebieha bez prerušenia od modelu dielu až po hotovú matricu.

Kontrolné body výroby-do{1}}

Predtým, ako sa projekt progresívneho nástroja a matrice presunie z obrazovky do dielne, prejde definovanou sekvenciou validácie. Vynechanie akéhokoľvek kroku predstavuje riziko, že do obrazu vstúpia zlúčeniny po kalenej oceli:

• Schválenie rozloženia pásu- potvrdzuje, že efektívnosť vnorenia, poradie staníc a dizajn nosiča spĺňajú ciele tvarovania aj využitia materiálu
• Simulácia tvarovania-vypnutá- overenie, že všetky stanice vyrábajú diely v rámci tolerancie bez stenčenia, zvrásnenia alebo praskania
• Generovanie a kontrola dráhy nástroja- zaisťuje, že programy CNC budú vyrábať komponenty matrice v toleranciách požadovaných dizajnom

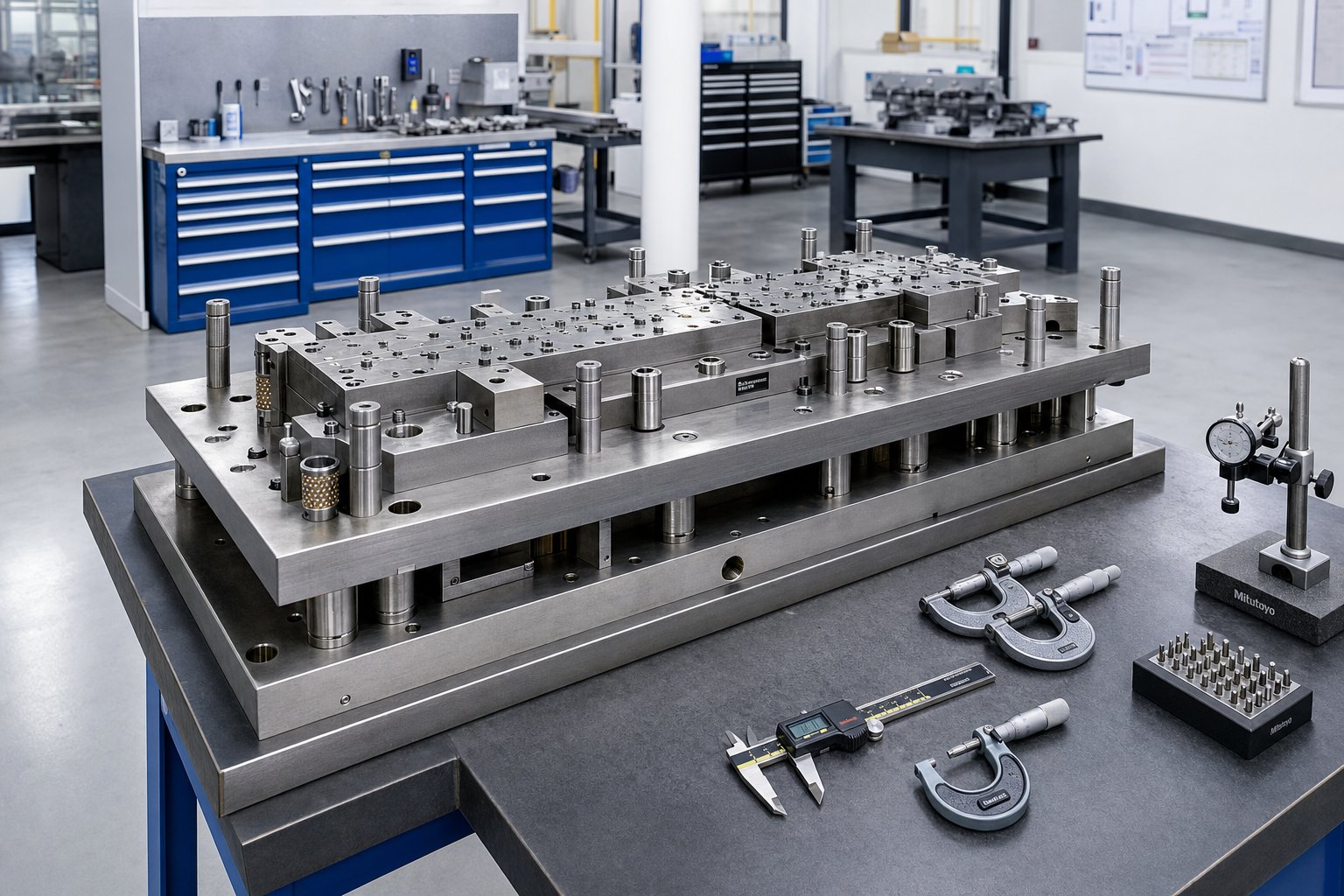

• Skúšanie a overenie- spustenie počiatočných častí v lise, meranie oproti tlači a potvrdenie, že proces je stabilný pri bežných zmenách vlastností materiálu

Každý kontrolný bod slúži ako brána. Prejdite to a pokračujte s istotou. Nepodarí sa vám to a namiesto prerábania fyzickej ocele iterujete digitálne. Tento štruktúrovaný prístup je to, čo oddeľuje spoľahlivú, dlhotrvajúcu-progresívnu kocku od tej, ktorá s vami bojuje vo výrobe od prvého dňa.

Softvér a simulácia určujú, či je návrh formy uskutočniteľný. Ďalšia otázka je, či je to vôbec správna voľba. Progresívne matrice vynikajú v špecifických podmienkach, ale nie sú univerzálne lepšie ako prenosové matrice, zložené matrice alebo jednoduchšie metódy s jedným -zásahom. Rozhodnutie závisí od geometrie dielu, objemu výroby a miesta-zvratu.

Keď progresívne razenie predčí iné metódy

Každé video s progresívnym lisovaním spôsobí, že proces vyzerá ako jasná voľba. Rýchle, automatizované, efektívne. Ale žiadna metóda nedominuje každej aplikácii. Progresívne lisovanie kovov vyniká za špecifických podmienok a výber nesprávneho prístupu môže znamenať nadmerné výdavky na nástroje, ktoré nepotrebujete, alebo-investície do procesu, ktorý nedokáže držať krok s dopytom. Skutočnou otázkou nie je, či progresívne matrice fungujú, ale či sú tým správnym nástrojom pre váš konkrétny diel, objem a rozpočet.

O rovnakú prácu súťažia tri alternatívy: prenosové matrice, kombinované matrice a razenie s jedným-zásahom. Každý zaberá iné miesto. Pochopenie toho, kde tieto medzery začínajú a končia, je to, ako sa obstarávacie tímy a produkční inžinieri vyhýbajú nákladným nesúladom.

Progresívne matrice verzus prenosové matrice

Obe metódy využívajú viacero staníc na postupné vytváranie geometrie. Zásadný rozdiel? Pri progresívnom lisovaní a lisovaní zostáva diel počas celého procesu pripevnený k nosnému pásu. Pri prenosovom razení sa diel oddeľuje od pásu na prvej stanici a posúva sa medzi stanicami mechanickými prstami alebo chápadlami.

Tento jediný rozdiel riadi všetko ostatné. Pretože nosný pás obmedzuje pohyb súčiastok, progresívne matrice fungujú najlepšie pre menšie súčiastky, zvyčajne tie, ktoré sa zmestia do šírky pásu, ktorá je vhodná pre vysokorýchlostné{1}}podávanie. Pás udržuje časti orientované a eliminuje čas mechanického resetovania, ktorý vyžadujú prenosové systémy. Výsledok: Rýchlosť progresívneho lisovacieho lisu bežne dosahuje 200 až 600 úderov za minútu, zatiaľ čo prenosové matrice zvyčajne bežia rýchlosťou 20 až 60 úderov za minútu kvôli času, ktorý potrebujú chápadlá vybrať, presunúť a umiestniť každý kus.

Prenosové matrice si zasluhujú svoje miesto, keď sú diely príliš veľké na praktické šírky pásov, vyžadujú hlboké ťahy, ktoré by roztrhli nosič, alebo potrebujú tvárniace operácie, ktoré vyžadujú úplný prístup k obvodu dielu bez zasahovania nosiča. Predstavte si automobilovú konštrukčnú konzolu s hĺbkou ťahu 100 mm. Táto geometria jednoducho nemôže zostať pripojená k plochému nosnému pásu, keď sa formuje. Prenosové razenie to zvládne tak, že úplne uvoľní polotovar a vytvaruje ho na vyhradených staniciach s nezávislými nástrojmi.

Jedna ďalšia výhoda prenosových lisovníc: spotrebujú menej materiálu na diel, pretože neexistujú žiadne spojovacie prvky nosného pásu alebo odpadovej kostry. V prípade drahých zliatin alebo hrubého materiálu môžu tieto úspory materiálu kompenzovať pomalšiu rýchlosť cyklu.

Progresívne matrice verzus zložené matrice

Zložené matrice majú úplne iný prístup. Namiesto toho, aby sa operácie rozprestierali na mnohých staniciach a zdvihoch, zložená matrica vykonáva viacero rezov a razení v jednom lise. Jeden zásah, jedna dokončená časť. To znie ideálne, kým nezohľadníte obmedzenia.

Zložené matrice sú obmedzené na plochú geometriu. Môžu prepichovať a zaslepovať súčasne, čím sa vyrábajú diely, ako sú podložky, podložky a ploché konektory s vynikajúcou rovinnosťou a sústrednými vlastnosťami. Keďže diel je zachytený medzi horným a spodným nástrojom počas jedného zdvihu, zložené-lisované diely sú často plochejšie ako ich progresívne náprotivky, ktoré môžu mať miernu deformáciu pri odstránení nosnej úchytky.

Výmena-? Žiadne tvarovanie. Žiadne ohyby, žiadne nakreslené prvky, žiadna trojrozmerná{2}}geometria. Ak vaša súčiastka vyžaduje čokoľvek iné ako profily s plochým rezom, zložená matrica to nedokáže vyrobiť. Progresívne lisovanie a lisovanie zvláda viac-osovú geometriu tým, že každému kroku tvarovania venuje samostatné miesta, čím sa zložitosť vytvára postupne, namiesto toho, aby sa vyžadovalo všetko naraz.

Zložené nástroje tiež stoja menej a stavajú sa rýchlejšie ako progresívne nástroje. Pre stredne-objemové ploché diely poskytuje najlepšiu kombináciu presnosti a hospodárnosti. Akonáhle potrebujete šikmé príruby, reliéfne prvky alebo ohnuté výstupky, progresívne matrice sa stanú jediným životaschopným viac-operačným riešením bez sekundárnych operácií.

Prahové hodnoty objemu a analýza{0}}rovnomerného zlomu

Investície do nástrojov sú strážcom brány. Progresívna matrica predstavuje značné počiatočné náklady, ktoré sú často opodstatnené iba vtedy, keď sú objemy výroby dostatočne vysoké na amortizáciu tejto investície na prijateľný-príspevok na časť.Ekonomická životaschopnosť zvyčajne začína na 50 000 až 100 000 jednotkách ročne, aj keď veľmi jednoduché časti môžu ospravedlniť použitie nástrojov pri nižších objemoch.

Logika funguje takto. Jedno{1}}razenie alebo výroba CNC má nízke alebo takmer{2}}nulové náklady na nástroje, ale vysoké-jednotkové náklady, pretože každý diel si vyžaduje individuálnu manipuláciu a čas nastavenia. Zložené lisovnice sedia uprostred: mierne nástroje, priemerné-náklady na diel. Progresívne matrice vyžadujú najvyššie investície do nástrojov, ale prinášajú najnižšie hraničné náklady na kus, pretože lis beží nepretržite bez manipulácie s dielom medzi operáciami.

Pri nízkych objemoch zaplatíte za progresívne nástroje viac, než ušetríte na-nákladoch na diel. Pri veľkých objemoch sa náklady na nástroje stávajú zanedbateľné na-kus a výhoda rýchlosti cyklu sa spája s významným zvýšením efektivity výroby. Bod prechodu závisí od zložitosti dielu, materiálových nákladov a požadovanej rýchlosti cyklu, ale všeobecný princíp platí: progresívne razenie odmeňuje záväzok k objemu.

Pre výrobných inžinierov je rozhodovací rámec jednoduchý. Ak je vaša časť plochá a jednoduchá, najskôr vyhodnoťte zložené matrice. Ak to vyžaduje hlboké ťahy alebo veľké celkové rozmery, pravdepodobne sú vašou cestou prenosové matrice. Ak je to malé až stredné, geometricky zložité a potrebné vo veľkom objeme, progresívne lisovanie kovov je miestom, kde sa ekonomika zbližuje.

Porovnanie metód v skratke

Výber správnej metódy udržiava náklady v súlade s potrebami výroby. Ale aj po výbere progresívneho razenia sa skutočná výzva začína počas výroby. Každá operácia tvárnenia, každá interakcia stanice, každá premenná materiálu prináša potenciálne defekty. Pochopenie toho, čo sa pokazí a prečo, je rozdiel medzi procesom, ktorý beží bez dozoru, a procesom, ktorý si vyžaduje neustály zásah.

Odstraňovanie porúch a kontrola kvality pri progresívnom lisovaní

Video s progresívnym lisovaním zobrazuje časti, ktoré na konci pásu padajú čisto, jedna po druhej, v dokonalom rytme. Čo sa nikdy neukáže, je moment, keď sa veci pokazia: ostrapka, ktorá zachytí rukavicu operátora, prasknutá príruba objavená počas montáže alebo nesprávne podávanie, ktoré rozbije dierovač a zastaví výrobu. Tieto zlyhania nie sú náhodné. Každý z nich sleduje konkrétnu základnú príčinu v nástroji, materiáli alebo nastavení. Vedieť, ako čítať tieto poruchové signály, a konať skôr, než sa z malého posunu stane havária raznice, je to, čo udržuje lisovací stroj ziskový v prevádzke namiesto hromadenia prestojov.

Bežné chyby a ich hlavné príčiny

Každá chyba rozpráva príbeh. Trik je v správnom čítaní, takže namiesto naháňania symptómov vyriešite skutočný problém. Tu sú najčastejšie chyby pri operáciách progresívneho lisovania a čo odhaľujú o procese.

Burrs.Ostré, vyvýšené okraje ponechané na prepichnutých alebo zatemnených prvkoch. Primárny vinník? Nadmerná alebo nesprávna vôľa razidla-k-prepichovaniu alebo rezné hrany, ktoré sú v dôsledku bežného opotrebovania tupé. Keď je vôľa príliš veľká, materiál sa skôr trhá, než by sa čisto strihal, pričom na jednej strane rezu zostáva rozstrapkaný okraj. Keď sa dierovacie hrany otupia, deformujú kov predtým, ako ho prerazia, čím vznikne zvinutý-otrep. Oprava zahŕňa udržiavanie správnych vôlí a dodržiavanie harmonogramu ostrenia predtým, ako sa otrepy stanú viditeľnými, nie potom.

Praskanie v zákrutách.Zlomeniny, ktoré sa objavujú na vonkajšom polomere vytvoreného prvku. Dominujú dve príčiny: ohýbanie rovnobežne so smerom zrna materiálu a špecifikovanie polomeru ohybu tesnejšieho, ako materiál dokáže tolerovať. Orientácia zŕn je dôležitá, pretože kov je v určitých kryštalografických rovinách slabší. Ak ohybová línia prebieha rovnobežne so smerom valcovania, vonkajšie vlákna sa ľahšie štiepia. Riešením je orientácia kritických ohybov kolmo na zrno, ak je to možné, alebo špecifikácia temperovania materiálu s vyššou ťažnosťou.

Poškodenie nesprávneho podávania.Toto je ten katastrofálny. Keď sa pás neposunie o správnu vzdialenosť, každý úder a forma v matrici dopadne na nesprávne miesto. Razidlá zasiahli pevný materiál namiesto pred{2}}prepichnutých otvorov. Formovacie razníky zasahujú do nepodporovaných oblastí. Výsledkom sú zlomené razidlá, prasknuté časti matrice a rozbitý pás. Hlavné príčiny zahŕňajú zlyhanie pilota, nesprávne nastavenie dĺžky podávania alebo chyby časovania uvoľnenia podávača. Dokonca aj niečo také jednoduché, ako je nesprávne posúvanie-valčeka na tenký materiál, môže spôsobiť skĺznutie, ktoré naruší registráciu.

Slimák ťahanie.Po prepichnutí by mal slimák (vyrazený{0}}kotúč) čisto prepadnúť cez otvor matrice do sklzu na šrot. Niekedy sa prilepí na čelo dierovača a vytiahne sa späť do oblasti pásu. Pri ďalšom zdvihu sa slimák zasekne medzi razidlo a pás, čím sa poškodí nástroj aj diel. Príčiny zahŕňajú nedostatočnú vôľu lisovnice, ktorá zachytáva slimák, podtlakové podmienky vytvorené tesnými-priebojníkmi a neadekvátne zúženie lisovnice pod reznou hranou. Tento problém riešia pružinové-zatláčače slimákov alebo vákuové{7}}odľahčovacie drážky na dierovacej ploche.

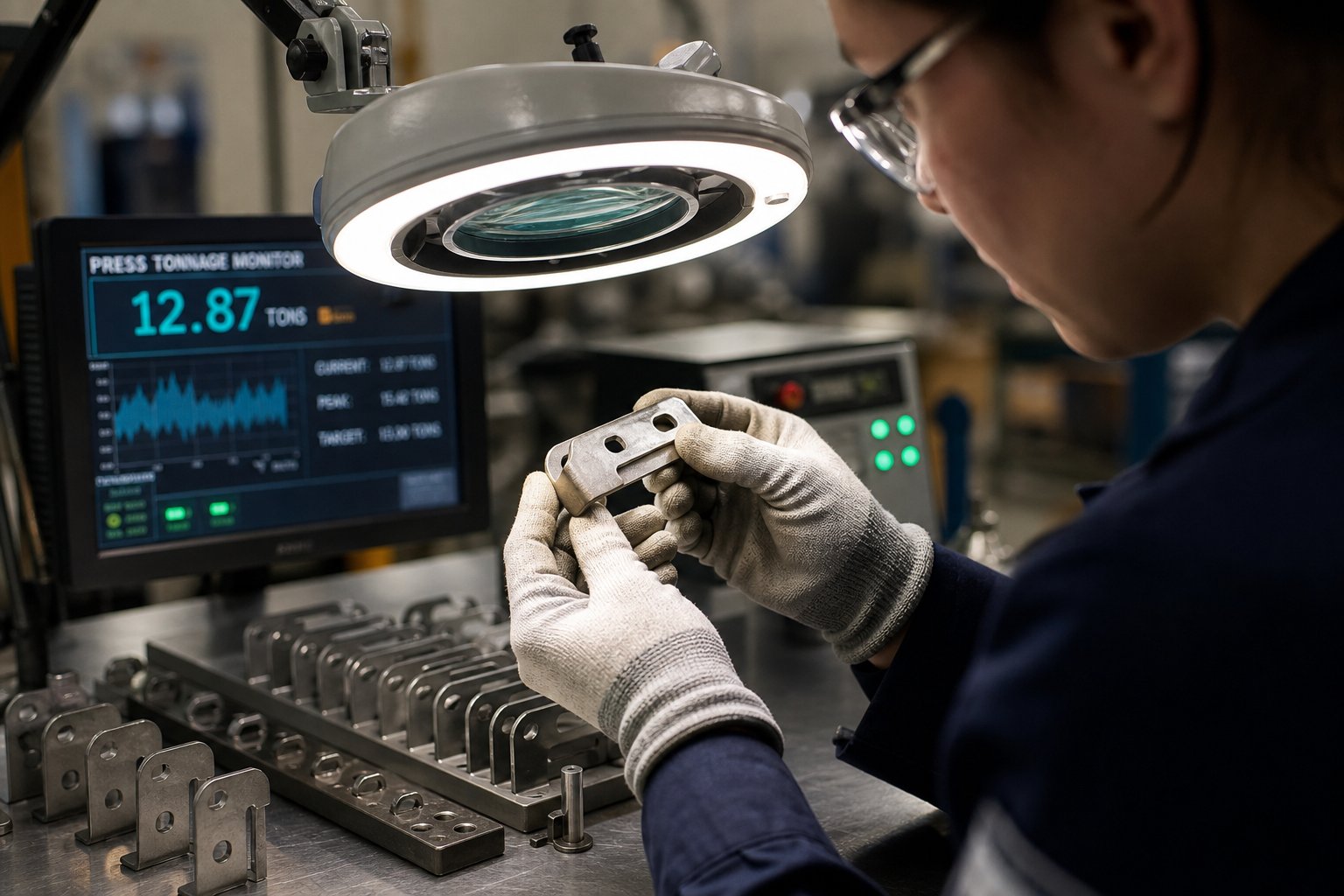

In{0}}Monitorovanie a kontrola procesov

Zachytenie defektov po ich vzniku je drahé. Ich zachytenie pri ich vývoji je miesto, kde moderné lisovacie lisovacie operácie získavajú svoju výhodu. Tri senzorové technológie tvoria základ-kontroly kvality procesu.

Detekcia nesprávneho podávania.Ako vysvetľuje odborník na razenie Thomas Vacca, apružinový-pilotný systémdokáže zistiť stav krátkeho{0}}posuvu, keď sa pilot stiahne z dôvodu chýbajúceho príslušného otvoru. Senzory podávacieho cyklu umiestnené tak, aby detekovali prítomnosť vodiaceho otvoru v špecifických bodoch rotácie lisu, poskytujú ešte skoršie varovanie a zastavia lis pri zdvihu skôr, ako baran klesne do nesprávne umiestneného pásu. Čím skoršia je detekcia, tým viac času na zastavenie je k dispozícii na zabránenie havárii.

Monitorovanie tonáže.Každý zdvih lisu generuje silový podpis. Zdravá kocka vytvára konzistentný tonážny profil zdvih po zdvihu. Keď sa rezná hrana otupí, tonáž stúpa nahor. Keď slimák ťahá, tonáž náhle stúpne. Monitory tonáže sledujú tieto vzory v reálnom čase a spúšťajú zastavenie tlače, keď sily prekročia prednastavené prahové hodnoty. To je obzvlášť cenné pri zisťovaní postupného opotrebovania, ktoré by inak zostalo nepovšimnuté, kým diely neprejdú kontrolou, pretože pomaly stúpajúca krivka tonáže signalizuje, že je potrebné zaostriť skôr, ako dôjde k zlomeniu.

Systémy videnia.Inline kamery overujú prítomnosť prvkov, umiestnenie otvorov a rozmery dielov, keď hotové diely opúšťajú matricu. Inšpekcia zraku zachytí chyby, ktoré si vynútia-monitorovanie, ktoré nedokáže: chýbajúci reliéfny prvok, neúplne vytvorený ohyb alebo rozmerový posun, ktorý ešte nespustil tonážny alarm. Pre veľkoobjemové-lisovanie konektorov alebo elektronických súčiastok poskytujú kamerové systémy 100 % kontrolu pri plnej rýchlosti výroby bez spomalenia lisovacieho stroja.

Najlepšia stratégia kontroly kvality vrství viaceré metódy detekcie. Senzory nesprávneho podávania včas zachytia katastrofické poruchy. Monitory tonáže odhaľujú postupnú degradáciu. Systémy videnia overia konečný výsledok. Spoločne uzatvárajú medzeru medzi výskytom defektu a zachytením defektu.

Preventívna údržba matrice

Reaktívna údržba znamená, že veci opravíte, keď sa pokazia. Preventívna údržba znamená, že vykonávate servis nástroja skôr, ako sa problémy dostanú k dielu. Rozdiel v prestojoch, nákladoch na šrot a nákladoch na výmenu nástrojov je podstatný.

Intervaly ostrenia.Strihacie razníky a časti matrice sa otupia pri každom ťahu. Vhodný interval ostrenia závisí od typu a hrúbky materiálu. Abrazívne materiály ako nehrdzavejúca oceľ a vysokopevnostné nízko{3}}legované ocele opotrebúvajú rezné hrany rýchlejšie ako mäkká oceľ alebo zliatiny medi. Matrica z nehrdzavejúcej ocele môže potrebovať ostrenie každých 50 000 až 100 000 zásahov, zatiaľ čo tá istá matrica s mäkkou mosadzou by mohla vydržať 200 000 až 500 000 zásahov medzi ostreniami. Kľúčom je skôr stanovenie intervalov na základe nameranej výšky otrepu a stavu okraja, než čakanie na viditeľné chyby dielov.

Harmonogram výmeny komponentov.Pružinová únava. Piloti nosia. Vodiace kolíky rozvíjajú vôľu. Striptérky strácajú plochosť. Každý z týchto komponentov má životnosť, ktorá sa mení s objemom výroby a abrazivitou materiálu. Štruktúrovaný program údržby sleduje počet zásahov akontroluje vodiace čapy, puzdrá a pružinypodľa stanoveného harmonogramu, pričom ich nahradzujú skôr proaktívne ako reaktívne. Overenie krútiaceho momentu upevňovacieho prvku zabraňuje posunutiu komponentov pri opakovanom zaťažení nárazom.

Čistenie a mazanie.Nahromadenie slimákov v dutinách matrice spôsobuje poškodenie rozdrvením. Kovové úlomky sa hromadia na zdvíhačoch a vodiacich lištách pásu, čo narúša hladký posuv. Pravidelné čistenie po každej výrobnej sérií v kombinácii so správnou údržbou mazacieho systému zabraňuje tomu, aby sa tieto prírastkové problémy zmiešali do poškodenia formy.

Vzťah medzi typom materiálu a intenzitou údržby je priamy. Progresívny lis s kalenou nehrdzavejúcou oceľou rýchlosťou 300 zdvihov za minútu bude vyžadovať výrazne častejšie servisné intervaly ako rovnaký lis, ktorý používa žíhanú meď pri rovnakej rýchlosti. Výrobní inžinieri by mali tieto náklady na údržbu započítať do celkovej-ekonomiky jednotlivých dielov a nemali by ich považovať za neočakávanú réžiu.

Indikátory defektov Operátori by mali monitorovať

Skúsení operátori lisu si vyvinú inštinkt, keď sa kocka rúti do problémov. Toto sú signály, ktoré je potrebné sledovať počas akejkoľvek výroby na progresívnom lise:

• Zvýšenie výšky ostrapov na prepichnutých alebo zaslepených hranách, čo naznačuje tupé rezné hrany alebo posunutie vôlí
• Údaje o tonáži majú stúpajúcu tendenciu v priebehu po sebe nasledujúcich cyklov, čo signalizuje progresívne opotrebovanie nástroja
• Stopy po slimákoch alebo odtlačky na povrchu pásu, čo naznačuje, že slimáci sú vťahovaní späť do formy
• Nekonzistentné rozmery dielov medzi ľavou a pravou stranou, čo poukazuje na nesúosovosť matrice alebo nerovnomerné opotrebovanie
• Vybočenie alebo zdvíhanie pásu medzi stanicami, čo naznačuje problémy s časovaním podávania alebo opotrebované pružiny zdvíhača
• Nezvyčajný hluk alebo vibrácie počas prevádzky lisu, často prvý príznak prasknutého komponentu matrice alebo uvoľneného upevňovacieho prvku
• Kusy šrotu sa hromadia na neočakávaných miestach v matrici, čím hrozí riziko rozdrvenia pri následných úderoch

Každý z týchto indikátorov je včasným varovaním. Okamžitá reakcia na ne zabráni tomu, aby menšie problémy prerástli do zlomených razníkov, prasknutých častí matrice alebo zošrotovaných výrobných sérií. Investície do monitorovania, údržby a školenia operátorov sa vyplácajú vďaka predĺženej životnosti matrice a konzistentnej kvalite dielov počas miliónov zdvihov.

Kontrola kvality chráni proces. Ale nesie so sebou aj náklady a tieto náklady ovplyvňujú širšiu ekonomiku progresívnej výroby lisovníc. Investície do nástrojov, frekvencia údržby, výber materiálu a objem výroby spolu ovplyvňujú, či progresívna matrica prináša hodnotu alebo vyčerpáva rozpočet. Pochopenie týchto ekonomických vzťahov je to, čo transformuje technicky správny proces na finančne zdravé rozhodnutie.

Ekonomika progresívneho lisovania a výrobné náklady

Nástroje, ktoré bežia bez chýb, sa stále musia zaplatiť. Každé video o progresívnom lisovaní sa končí tým, že súčiastky padnú do koša, ale na obrazovke sa nikdy neprejaví cena za kus. Pre tímy obstarávateľov, ktoré porovnávajú cenové ponuky a výrobných inžinierov, ktorí zdôvodňujú kapitálové požiadavky, sa skutočné rozhodnutia odohrávajú v ekonomike progresívneho razenia. Dvaja dodávatelia môžu ponúkať tú istú časť za úplne odlišné ceny a obaja majú pravdu, pretože nákladové faktory sú početné, vzájomne závislé a len zriedka viditeľné zvonku.

Tu je uvedené, ako tieto ovládače v skutočnosti fungujú a ako sa vzájomne ovplyvňujú objem, zložitosť a výber materiálu pri určovaní, či progresívna matrica poskytuje maržu alebo ju eroduje.

Čo poháňa náklady na progresívne lisovacie nástroje

Samotná matrica je najväčšou jednotlivou investíciou v programe progresívneho razenia. Podľa Talan Products sa progresívne matrice pohybujú od 10 000 USD za jednoduchšie nástroje do 350 000 USD za zložité konfigurácie viacerých staníc. Väčšina projektov stojí niekde medzi 15 000 a 50 000 USD za miernu zložitosť. Čo posúva kocku smerom k vyššiemu koncu?

• Počet staníc.Každá ďalšia stanica pridáva dierne plechy, lisovacie vložky, odstraňovače a presne{0}}brúsené komponenty. Forma so šiestimi-stanicami stojí podstatne menej ako matrica so štrnástimi-stanicami, ktorá vykonáva rovnakú časť s prísnejšími obmedzeniami sekvenovania.
• Nástrojová oceľ.Štandardná zápustková oceľ D2 zvláda progresívne lisovanie z mäkkej ocele za rozumnú cenu. Progresívne lisovanie z nehrdzavejúcej ocele alebo vysokopevnostné materiály- si na rezných staniciach vyžadujú prémiové triedy ako M2, M4 alebo karbidové doštičky, pretože abrazivita pracovného materiálu urýchľuje opotrebovanie hrán. Spoločnosť JV Manufacturing poznamenáva, že najmodernejšie progresívne matrice teraz obsahujú materiály na rezanie a tvárnenie z tvrdokovu pre zvýšenú odolnosť proti opotrebovaniu vo vysoko-výkonných aplikáciách.
• Požiadavky na toleranciu.Prísnejšie tolerancie si vyžadujú užšie{0}}pasujúce komponenty, jemnejšie povrchové úpravy na pracovných plochách a dlhší čas na skúšanie. Raznica držiaca +/-0,001" na razených prvkoch vyžaduje brúsenie a lapovanie, ktoré dierovacia matrica +/-0,005" nevyžaduje.
• Vlastnosti zložitosti.Činnosti vačky pri prepichovaní bočnej steny, -závitovanie závitových otvorov a{1}}montáž matrice – to všetko pridáva mechanické systémy, pohyblivé komponenty a technické hodiny, ktoré znásobujú náklady na nástroje.

Myslite na to takto: každý z týchto faktorov znásobuje ostatné. Na vrchole cenovej krivky sa nachádza matrica s vysokým-počtom-vrások s vačkami, chodom z nehrdzavejúcej ocele a držaním razenia. Jednoduchá šesť{4}}zaslepovacia a ohýbacia matrica pre mäkkú oceľ je umiestnená v spodnej časti. Väčšina skutočných projektov pristane niekde medzi a citát odráža túto špecifickú kombináciu.

Za-dielne náklady pri rôznych objemoch výroby

Nástroje sú fixné náklady. Nezmení sa, či spustíte 10 000 dielov alebo 10 miliónov. Čo sa mení, je, ako tenko sa táto investícia rozloží na každý kus. Tento amortizačný efekt je motorom, ktorý robí progresívne lisovanie ekonomicky dominantným v objeme.

Uvažujme o priamom príklade od Talan Products: kocka v hodnote 25 000 USD pridáva 1,00 USD za kus pri 25 000 dieloch. Pri 250 000 dieloch pridáva desať centov. Na 2,5 milióna dielov prispieva jediným centom. Samotná matrica pri správnej údržbe vydrží milióny cyklov, takže po splatení nástrojov náklady na kus klesnú na nevyhnutné minimum materiálu, strojového času a práce.

Túto objemovú výhodu zvyšujú dva ďalšie faktory:

Rýchlosť cyklu.Progresívny lis s 200 až 300 zdvihmi za minútu produkuje tisíce hotových dielov za hodinu s jedným operátorom, ktorý monitoruje proces. Mzdové náklady na diel sa merajú v zlomkoch centov. Porovnajte to s výrobou alebo razením s jedným-zásahom, kde je čas obsluhy operátora pevne stanoveným nákladom na-diel, ktorý sa nikdy nezlepšuje s objemom. Priepasť medzi razením a alternatívnymi metódami sa zväčšuje so zvyšujúcim sa objemom.

Materiálové využitie.Efektívnosť rozloženia pásu priamo ovplyvňuje cenu kusu, pretože materiál je často jednou z najväčších variabilných nákladových zložiek. Dobre-vnorené usporiadanie oceľového progresívneho razenia dosahuje 70 – 85 % využitie materiálu. Zle navrhnuté rozloženie, pri ktorom sa vyrába rovnaký diel, môže dosiahnuť iba 55 – 60 % a vyhodí 40+ centov z každého dolára materiálu do odpadkového koša. Pri veľkých objemoch sa dokonca aj 5% zlepšenie využitia u miliónov dielov premieta do podstatných úspor.

Hraničná-rovnováha sa líši podľa dielu, ale všeobecný princíp platí: pod približne 5 000 až 10 000 dielmi za rok, jednoduchšie nástroje často vyhrávajú na celkových nákladoch. Nad týmto rozsahom začínajú progresívne matrice poskytovať zložené výnosy, ktorým sa alternatívne metódy nedokážu vyrovnať.

Úvahy o materiáli pri bežných zliatinách

Výber materiálu ovplyvňuje obe strany nákladovej rovnice súčasne. Určuje náklady na surovinu na diel a rýchlosť opotrebovania nástrojov, čo zvyšuje náklady na údržbu a životnosť lisovnice.

Progresívne lisovanie z uhlíkovej ocelepredstavuje základnú líniu. Mäkké uhlíkové ocele (1008, 1010, 1018) sú lacné na libru, ľahko sa tvarujú a spôsobujú mierne opotrebovanie lisovnice. Sú najšetrnejším materiálom pre dlhú životnosť nástrojov a najviac odpúšťajú pri nastavovaní.

Progresívne lisovanie z nehrdzavejúcej ocelestojí viac na každej úrovni. Surovina má v porovnaní s uhlíkovou oceľou významnú cenovú prémiu. Nerezový materiál-stvrdne počas tvárnenia, čo si vyžaduje vyššiu lisovaciu tonáž a spôsobuje zrýchlené opotrebovanie razníka. Intervaly ostrenia sa skracujú. Akosti nástrojovej ocele sa musia aktualizovať, aby odolali oderu. Kombinácia vyšších nákladov na materiál a vyššej frekvencie údržby robí nerezové diely podstatne drahšie na kus ako ekvivalentné geometrie z uhlíkovej ocele.

Mosadzné progresívne razeniepatrí do inej kategórie. Mosadz je mäkšia ako oceľ, čo znamená menšie opotrebovanie matrice a dlhšie intervaly medzi ostrením. Zliatiny mosadze však stoja viac za libru ako uhlíková oceľ a tendencia materiálu vytvárať jemné triesky si vyžaduje starostlivé zaobchádzanie s slimákmi. Nižšie opotrebenie nástrojov čiastočne kompenzuje vyššie náklady na materiál, vďaka čomu sú mosadzné diely v porovnaní s nehrdzavejúcou oceľou cenovo dostupné, ale nad uhlíkovou oceľou.

Hliníkové progresívne razenieponúka úsporu hmotnosti, ale prináša vlastnú dynamiku nákladov. Hliník je v niektorých zliatinách ľahší a lacnejší na kubický palec, ale je lepkavý. Má tendenciu priľnúť k povrchom nástrojov, čo spôsobuje nánosy, ktoré ovplyvňujú kvalitu dielov a vyžadujú si častejšie čistenie. Nátery ako TiN alebo DLC sú často špecifikované pre hliníkové práce, aby sa znížila priľnavosť, čím sa zvyšujú počiatočné náklady na nástroje, ale znižujú sa prestoje na údržbu.

Tieto vzťahy sú všeobecnými princípmi, nie pevnými pravidlami. Špecifické triedy zliatin, geometria dielov a objemy výroby posúvajú čísla. Vzor je však konzistentný: výber materiálu nie je len súčasťou-rozhodnutia o výkonnosti. Ide o celkové-náklady-na-rozhodnutie o vlastníctve, ktoré súčasne ovplyvňuje investície do nástrojov, rozpočty na údržbu a dlhodobú-ekonomickú-súčiastku.

Pre tímy obstarávateľov, ktoré hodnotia cenové ponuky, je postup jasný. Nižšia cena dielov z nehrdzavejúcej ocele môže odrážať investíciu do tenších nástrojov, ktoré budú neskôr viesť k vyšším nákladom na údržbu. Vyššia predbežná ponuka nástrojov môže zahŕňať karbidové doštičky a povlaky, ktoré predlžujú životnosť matrice a znižujú dlhodobé-náklady na kus. Ekonomika dáva zmysel len vtedy, keď vyhodnotíte úplný obraz: amortizácia nástrojov, náklady na materiál, frekvencia údržby a rýchlosť výroby spolupracujúce v rámci vášho očakávaného objemu.

Analýza nákladov vám povie, či má program progresívnych kociek finančný zmysel. Ďalším krokom je premena tejto analýzy na činy, nájdenie dodávateľa, ktorý dokáže dodať nástroje, udržiavať ich v priebehu miliónov cyklov a prispôsobiť výrobu tak, aby zodpovedala vašim požiadavkám.

Získavanie progresívnych razníc pre veľkoobjemovú-výrobu

Vyznať sa v ekonomike je jedna vec. Hľadáte dodávateľa, ktorý dokáže previesť tieto čísla do skutočných nástrojov, beží v skutočnom lise a vyrába skutočné diely v objemoch, ktoré potrebujete? To je krok, pri ktorom sa mnoho programov zastavuje. Video s progresívnym razením vám dáva istotu, že proces funguje. Nemôže ukázať, ako hodnotiť partnerov, ktorí budujú a udržiavajú nástroje za týmto procesom.

Či už uvádzate na trh nový produktový rad alebo preskupujete existujúci program, výber správneho dodávateľa pre služby progresívneho lisovania kovov určuje, či váš nákladový model vydrží vo výrobe alebo sa zrúti v dôsledku prepracovania, oneskorení a nesplnenia cieľov kvality.

Čo hodnotiť u dodávateľa progresívnych lisovníc

Predstavte si, že máte vytlačený diel, prognózu objemu a schválenie zdroja nástrojov. kde začať? Nižšie uvedené kritériá oddeľujú dodávateľov, ktorí dokážu dodávať konzistentné progresívne lisované výlisky počas miliónov cyklov, od tých, ktorí majú problémy s predchádzajúcimi počiatočnými skúškami.

• Progresívna raznica YICHEN- slúži výrobným inžinierom a obstarávacím tímom pri získavaní progresívnych lisovacích nástrojov pre veľkoobjemové-kovové diely vyžadujúce efektívne viac{2}}staničné tvarovanie, úzku opakovateľnosť a škálovateľnú masovú výrobu. Ich schopnosti sú v súlade s programami vyžadujúcimi konzistentný výstup počas predĺženej životnosti matrice.
• Odbornosť v oblasti formovania viacerých staníc- dokáže dodávateľ zvládnuť počet vašich staníc vrátane zložitého postupovania s operáciami tvárnenia, dierovania a{1}}montáže matrice v jednom nástroji?
• Sortiment materiálov a skúsenosti so zliatinami- dodávatelia by mali preukázať preukázanú schopnosť s vašou špecifickou zliatinou, či už ide o nehrdzavejúcu oceľ, mosadz, hliník alebo vysokopevnostné nízko{2}}zliatiny, ktoré vyžadujú prémiovú nástrojovú oceľ a upravené vôle.
• Opakovateľnosť zaručuje- vyhľadajte zdokumentované údaje Cpk z predchádzajúcich programov, implementáciu SPC a ochotu zaviazať sa k metrikám spôsobilosti procesu vo vašej zmluve o kvalite.
• Škálovateľnosť- môže dodávateľ podporiť váš plán rozjazdu od pilotných množstiev až po úplnú hromadnú výrobu bez prekážok v kapacite lisu alebo sekundárnych operácií?
• Podpora simulácie a DFM- dodávatelia, ktorí spúšťajú simuláciu tvárnenia pred rezaním ocele, obmedzujú počet opakovaní skúšania a rýchlejšie dodávajú nástroje pripravené na výrobu-.
• Údržba a podpora životného cyklu- potvrďte, či dodávateľ ponúka plánovanie preventívnej údržby, skladovanie náhradných dielov a opravy lisovacích nástrojov, ktoré udržia vaše nástroje v prevádzke aj po uplynutí počiatočnej záručnej doby.

Tieto kritériá platia bez ohľadu na geografiu. Miestny obchod a zahraničný partner by mali na tieto otázky presvedčivo odpovedať skôr, ako sa zaviažete dolármi na náradie.

Prechod od konceptu k produkcii-pripravené nástroje

Proces zapojenia pre progresívne lisovanie prebieha podľa predvídateľného oblúka, ale kvalita prevedenia v každej fáze určuje, či dodržíte dátumy výroby alebo strávite mesiace v cykloch prepracovania. Tu je typická postupnosť:

Kontrola časti tlače a posúdenie realizovateľnosti.Dodávateľ vyhodnotí geometriu vašej časti, tolerancie, materiál a objem, aby potvrdil, že progresívne nástroje sú tým správnym prístupom. Označujú prvky, ktoré môžu vyžadovať úpravu z dôvodu výroby, ako sú polomery príliš tesné pre vašu zliatinu alebo tolerancie, ktoré vyžadujú ďalšie raziace stanice.

Rozloženie pásikov a dizajn matrice.Inžinieri vypracujú postupnosť, stratégiu nosiča a priradenia staníc. Pred začatím akéhokoľvek obrábania skontrolujete a schválite rozloženie. Toto je vaša posledná-nákladová príležitosť ovplyvniť dizajn nástroja.

Die build.CNC obrábanie, drôtové EDM, brúsenie a montáž transformujú schválený dizajn na fyzické nástroje. Časový harmonogram zostavovania sa zvyčajne pohybuje od 8 do 16 týždňov v závislosti od zložitosti a počtu staníc.

Skúšanie a odber vzoriek.Forma beží v lise za produkčných{0}}reprezentatívnych podmienok. Časti prvého-článku sa merajú podľa tlačových špecifikácií. Úpravy tvarovacej geometrie, vôlí alebo načasovania prebiehajú tu a nie v plnej výrobe.

Výrobná validácia.Štúdia spôsobilosti potvrdzuje, že proces konzistentne vyrába diely v rámci špecifikácií. SPC grafy overujú stabilitu. Po overení sa matrica uvoľní na sériovú výrobu.

Dodávateľ, ktorý vás prevedie každou fázou transparentnou komunikáciou, zdokumentovanými výsledkami a proaktívnym{0}}riešením problémov, je ten, ktorý stojí za to investovať-z dlhodobého hľadiska.

Progresívne lisovacie nástroje nie sú nákupom komodít. Ide o partnerstvo, ktoré zahŕňa návrh, zostavenie, overenie a roky údržby výroby. Správny dodávateľ nedodá len matricu. Poskytujú proces, ktorý beží predvídateľne, prispôsobuje sa vašim požiadavkám a zachováva tolerancie naprieč miliónmi úderov. Táto úroveň spoľahlivosti je to, čo naznačuje každé video s progresívnym lisovaním, ale zaručiť môže iba disciplinované inžinierstvo a výber dodávateľa.

Často kladené otázky o progresívnom razení

1. Čo zvyčajne zobrazuje video s progresívnym razením?

Video o progresívnom lisovaní zvyčajne demonštruje celý výrobný cyklus v komprimovanom formáte: kovová cievka sa podáva do lisu, pás postupuje cez viacero staníc, kde dochádza k dierovaniu, ohýbaniu a tvarovaniu pri každom zdvihu lisu, a hotové diely sa oddeľujú na konečnej oddeľovacej stanici. Zatiaľ čo tieto vizuálne prvky efektívne komunikujú všeobecný pohyb a načasovanie procesu, len zriedka vysvetľujú inžiniersku logiku, ktorá stojí za sekvenovaním staníc, -k-povoleniami, systémami registrácie pilotov alebo kompenzáciou pruženia, vďaka ktorým proces skutočne funguje.

2. Ako si pilotné kolíky udržujú presnosť pri progresívnom lisovaní?

Pilotné kolíky používajú dvoj{0}}polohovací systém na dosiahnutie presnosti pod-tisícinu- palcov na všetkých lisovacích staniciach. Najprv počiatočná stanica vyrazí malé vodiace otvory do oblasti odpadu alebo nosiča pásu. Na každej nasledujúcej stanici skosené vodiace kolíky klesnú do týchto otvorov predtým, ako dôjde k akémukoľvek tvarovaniu. Zúžená špička vedie prúžok zhruba do polohy, potom sa celý polohovací priemer usadí do otvoru s vôľou len 0,0005 až 0,001 palca. Toto presné lícovanie zabraňuje nahromadeniu tolerancií-na viacerých staniciach a umožňuje opakovateľnú výrobu dielov pri stovkách zdvihov za minútu.

3. Kedy by ste si mali zvoliť progresívne razenie pred transferovými alebo zloženými raznicami?

Progresívne lisovanie je optimálnou voľbou pri výrobe malých až stredne veľkých{0}}dielov s viac{1}}osovou geometriou v objemoch presahujúcich približne 50 000 jednotiek ročne. Prenosové matrice sú vhodnejšie pre väčšie diely vyžadujúce hlboké ťahanie alebo zložité 3D tvarovanie, ktoré by roztrhlo nosný pás. Kombinované matrice fungujú najlepšie pre ploché-profilové diely pri miernom objeme, kde nie je potrebné ohýbanie ani tvarovanie. Rozhodnutie závisí od troch faktorov: veľkosti a zložitosti dielu, ročného objemu výroby a toho, či sa bod zlomu investície do nástrojov-zhoduje s vašou prognózou výroby. Dodávatelia ako YICHEN sa špecializujú na pomoc tímom pri určovaní, či progresívne nástroje vyhovujú ich špecifickým požiadavkám na objem a geometriu.

4. Aké sú najčastejšie chyby progresívneho razenia a ako sa im predchádza?

Štyri najbežnejšie chyby sú otrepy spôsobené nadmernou vôľou-do{1}}prepichovania alebo tupými reznými hranami, praskanie na ohyboch v dôsledku úzkych polomerov alebo nepriaznivej orientácie zrna, poškodenie chybným podávaním, keď sa pás neposunie o správnu vzdialenosť, a ťahanie slimákov, keď sa vyrazený-materiál prilepí na čelo razníka. Prevencia spočíva v udržiavaní správnych vôlí, plánovaní ostrenia pred tým, než sa otrepy stanú viditeľnými, orientácii kritických ohybov kolmo na smer zrna a používaní pružinových-presúvačov slimákov alebo vákuových{5}}odľahčovacích drážok. Počas-monitorovania procesov pomocou tonážnych senzorov, detektorov nesprávneho podávania a kamerových systémov zachytí vznikajúce problémy skôr, než spôsobia poškodenie alebo šrot.

5. Aké faktory ovplyvňujú náklady na progresívne lisovacie nástroje?

Náklady na progresívne lisovacie nástroje závisia od štyroch základných faktorov, ktoré fungujú v kombinácii: počet staníc (viac staníc znamená presnejšie komponenty), trieda nástrojovej ocele (obrábacie materiály z nehrdzavejúcej ocele vyžadujú prémiové triedy, ako sú M2/M4 alebo karbidové doštičky), požiadavky na toleranciu (prísnejšie špecifikácie vyžadujú jemnejšie brúsenie a dlhšie skúšanie) a funkcie zložitosti lisovnice, ako sú vačky, montáž lisovníc, v-in{3}} rezanie lisovnicou, alebo Matrice sa zvyčajne pohybujú od 10 000 USD za jednoduché nástroje do 350 000 USD za zložité konfigurácie. Náklady na{10}}dielne sa dramaticky znižujú s objemom, pretože nástroje sú fixnou investíciou amortizovanou v rámci celej výroby. Pri 2,5 miliónoch súčiastok prispieva kocka 25 000 USD len jedným centom na kus.
